CNCサドル平面研削盤のメリットと特徴

目次

1. CNCサドル平面研削盤とは何ですか？

2. 精密製造における主な利点

3. コア機能の詳細

4. 重要な技術仕様

5. さまざまな業界にわたるアプリケーション

6. よくある質問 (FAQ)

1. とは何ですかCノースカロライナ州サドル平面研削盤?

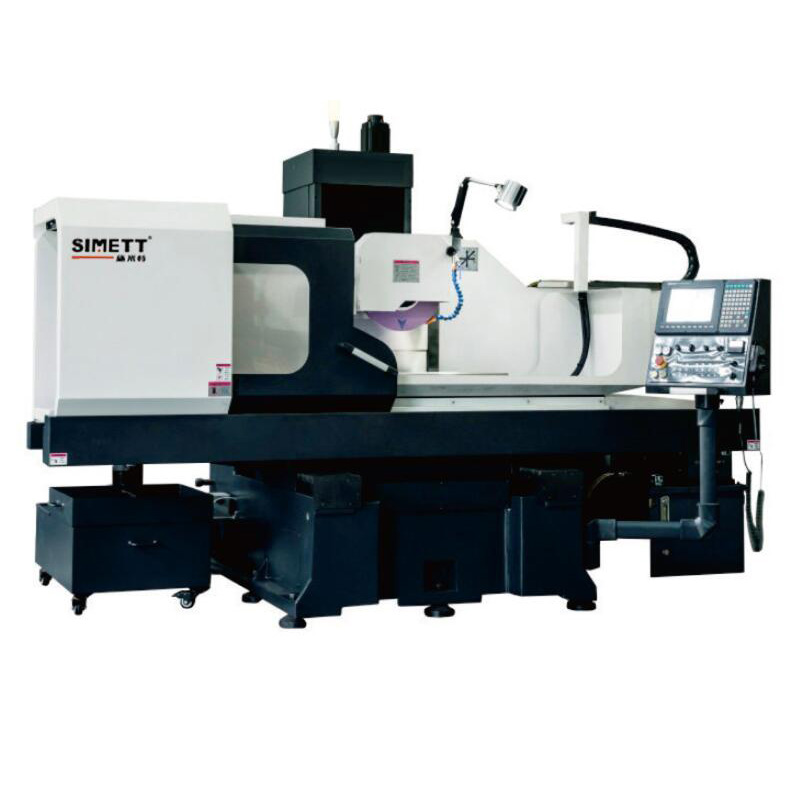

CNC サドル平面研削盤は、精密研削技術の大幅な進歩を表します。従来の研削盤とは異なり、このタイプの装置はワークピーステーブルを支える頑丈で頑丈なベースである可動「サドル」構造を特徴としています。このサドルは砥石車の下で縦方向に動き、優れた安定性と剛性を提供します。コンピューター数値制御 (CNC) の統合により、この機械の精度、再現性、自動化が新たなレベルに引き上げられました。焼入れ鋼からセラミックまで、幅広い材料に非常に平坦で滑らかな表面を作成できるように特別に設計されており、工具室や大量生産環境には欠かせないものとなっています。

2. 精密製造における主な利点

のデザインCNCサドル平面研削盤生産性と部品品質の向上に直接つながる明確な利点を提供します。

• 比類のない安定性と剛性:巨大なサドル構造により、研削プロセス中の振動が最小限に抑えられます。この減衰効果は、優れた表面仕上げを達成し、厳しい幾何公差を維持するために非常に重要です。

• 高精度と再現性:CNC システムにより、サドル、横送り、砥石台のあらゆる動きが正確に制御されます。これにより、製造されるすべての部品がバッチごとに同一であることが保証され、スクラップ率が削減されます。

• 生産性の向上:自動砥石ドレスやプログラム可能なダウンフィードなどの自動化機能により、手動介入とサイクル時間が大幅に短縮されます。これにより、複雑なジョブであっても無人操作が可能になります。

• 優れた表面仕上げ:安定性、送り速度の精密制御、高度な砥石技術の組み合わせにより、この機械は他の方法では達成できない表面仕上げを実現できます。

• 多用途性:現代的なCNCサドル平面研削盤小さくて複雑な部品から大きくて重い金型まで、さまざまなワークピースを処理できます。

3. コア機能の詳細

この研削盤の優位性は、その特有の機能に根ざしています。

• サドルの動きの構造:ワークテーブル全体が剛性サドル上で移動するコア機能により、安定した研削力と熱分散が確保されます。

• 精密ボールねじ:全軸の高精度ボールネジをサーボモーターで駆動し、正確な位置決めとスムーズな動作を実現します。

• 自動砥石ドレスシステム:砥石のプロファイルと切れ味を自動的に維持し、オペレータのダウンタイムを発生させることなく、一貫した性能と仕上げを保証します。

• ユーザーフレンドリーな CNC コントロール パネル:多くの場合グラフィカル プログラミングを使用した直観的なインターフェイスにより、操作が簡素化され、熟練した機械工の学習曲線が短縮されます。

• 洪水冷却システム:研削ゾーンから効率的に熱を除去し、ワークへの熱損傷を防ぎ、寸法精度を確保します。

4. 重要な技術仕様

を選択するときは、CNCサドル平面研削盤、その技術的パラメータを理解することが不可欠です。次のリストと表は、主要な仕様の詳細を示しています。

主要なパラメータのリスト:

• 研削能力:収容可能なワークの最大長さ、幅、高さ。

• テーブルの移動:サドルの最大縦方向の動き。

• 砥石サイズ:標準砥石の直径と幅です。

• スピンドル出力:メインモーターの出力。重切削に耐える機械の能力を示します。

• 位置決め解像度:機械が行うことのできる最小の移動増分であり、精度に直接影響します。

5. 業界を超えたアプリケーション

この機械は、精密な平坦性と表面の完全性が最重要視される分野で不可欠です。

• 工具と金型の作成:精密金型・金型・治具の製造・メンテナンスに。

• 自動車:エンジン部品、トランスミッション部品、精密歯車の製造。

• 航空宇宙:最高レベルの精度が要求されるタービンブレードや構造部品などの重要なコンポーネントの研削。

• 一般的な精密工学:機械のスライドやゲージブロックなど、高公差の平面を必要とするあらゆる用途に。

6. よくある質問（FAQ）

Q1：サドル型とコラム型の平面研削盤はどう違うのですか？
A1: 主な違いは動作です。コラム型機械では、研削ヘッドが垂直なコラム上を横方向に移動します。サドル型機械では、ワークテーブル全体が長手方向に移動するサドルに取り付けられています。このサドル設計により、質量と安定性が向上し、振動減衰が向上し、重研削の精度が向上します。

Q2: この機械で加工できる材料は何ですか?
A2: CNC サドル平面研削盤は汎用性が高く、あらゆる種類の硬化鋼および未硬化鋼、鋳鉄、超硬、セラミック、その他の特殊合金を含む幅広い材料を研削できます。特定の材料に対して適切な砥石を選択する必要があります。

Q3: この機械はアンギュラ研削を行うことができますか?
A3: はい、最新の CNC モデルのほとんどには、角度研削のために正確に回転できる砥石車ヘッドが装備されています。 CNC 制御により複雑な角度をプログラムできるため、傾斜面や複雑な形状のコンポーネントを高精度で製造できます。

とても興味があるなら杭州シメットインテリジェント機器製造の製品やご質問がございましたら、お気軽にお問い合わせくださいお問い合わせ。
